Tampilan seven segment dengan metode scanning menggunakan arduino

Asep Kurniawan

Seven segment banyak digunakan sebagai tampilan dari sebuah perangkat, terutama tampilan angka. Seven segment telah tersedia dalam berbagai macam teknologi serta kelebihan masing-masing. Seven segment jenis LED memiliki kelebihan mampu menghasilkan cahaya sendiri sehingga terlihat lebih terang. Sedangkan seven segmen LCD hanya membutuhkan daya kecil untuk operasi-nya.

Setiap segment dari 7segment memiliki paling kurang 8 pin yaitu 7 pin untuk digit, dan 1 pin untuk CA/CC. Untuk membentuk deret angka seven segment digabungkan menjadi beberapa digit. Untuk mengontrol banyak digit seven segment biasanya digunakan metode scanning. Melalui metode scanning ini penggunaan pin menjadi lebih efisien.

Cara menghubungkan seven segment dengan arduino bisa menggunakan transistor array dan BCD to seven segment. Apabila menggunakan seven segment ukuran kecil misalnya ukuran 0.5″, bisa saja seven segment-nya dihubungkan langsung ke arduino seperti contoh berikut:

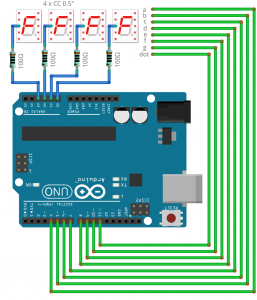

skema rangkaian seven segment menggunakan arduino:

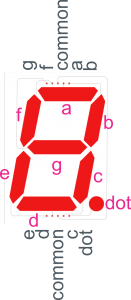

tata letak seven segment:

sketch atau program scanning seven segment menggunakan arduino:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
#include <TimerOne.h>

#define CCorCA            1//0 = CC, 1 = CA
#define jumlah7Segment    4

#define pin1    A0
#define pin2    A1
#define pin3    A2
#define pin4    A3

#define pinA    4
#define pinB    5
#define pinC    6
#define pinD    7
#define pinE    8
#define pinF    9
#define pinG    10
#define pinDot  11

byte pin7Segment[] = {pinA, pinB, pinC, pinD, pinE, pinF, pinG};
byte pin7SegmentCommon[] = {pin1, pin2, pin3, pin4};

const char angka[] = {
  0b00111111,
  0b00000110,
  0b01011011,
  0b01001111,
  0b01100110,
  0b01101101,
  0b01111100,
  0b00000111,
  0b01111111,
  0b01100111,
  0b00000000,//blank
  0b01000000,//strip
  0b01101101,//S
  0b00000100,//i
  0b01011111,//a
  0b01110011,//p

};
#define Seg_blank 10
#define Seg_stip 11
#define Seg_S 12
#define Seg_i 13
#define Seg_a 14
#define Seg_p 15

#define dotBlank 6
#define dotAll   5

volatile byte nilai7Segment[4];
volatile byte lastScanIndex = 0;
volatile byte index7Segment = 0;
volatile byte posisiTitik;

void setup() {
  Serial.begin(9600);
  Serial.println("Tampilan 7 Segment metode scanning menggunakan arduino");
  Serial.println("https://www.project.semesin.com/");
  Serial.println();

  pinMode(pin1, OUTPUT);
  pinMode(pin2, OUTPUT);
  pinMode(pin3, OUTPUT);
  pinMode(pin4, OUTPUT);

  pinMode(pinA, OUTPUT);
  pinMode(pinB, OUTPUT);
  pinMode(pinC, OUTPUT);
  pinMode(pinD, OUTPUT);
  pinMode(pinE, OUTPUT);
  pinMode(pinF, OUTPUT);
  pinMode(pinG, OUTPUT);
  pinMode(pinDot, OUTPUT);

  Timer1.initialize(2000);
  Timer1.attachInterrupt( timerIsr );

  nilai7Segment [3] = Seg_S;
  nilai7Segment [2] = Seg_i;
  nilai7Segment [1] = Seg_a;
  nilai7Segment [0] = Seg_p;
  posisiTitik = dotBlank;
  delay(1000);
}

void loop() {
  for (uint16_t i = 0; i < 10000; i++)//0 .. 99.99
  {
    uint32_t BCD = Convert_IntToBCD32(i);
    nilai7Segment [0] = (BCD >> 0) & 0x0F;
    nilai7Segment [1] = (BCD >> 4) & 0x0F;
    nilai7Segment [2] = (BCD >> 8) & 0x0F;
    nilai7Segment [3] = (BCD >> 12) & 0x0F;
    posisiTitik = 2;
    delay(100);
  }
}

void timerIsr()
{
  digitalWrite(pin7SegmentCommon[lastScanIndex], CCorCA ? LOW : HIGH);
  drive7Segment(nilai7Segment[index7Segment]);
  if (posisiTitik == dotAll)
  {
    digitalWrite(pinDot, CCorCA ? LOW : HIGH);
  }
  else if (posisiTitik == dotBlank)
  {
    digitalWrite(pinDot, CCorCA ? HIGH : LOW);
  }
  else
  {
    digitalWrite(pinDot, (index7Segment == posisiTitik) ? CCorCA ? LOW : HIGH : CCorCA ? HIGH : LOW);
  }
  digitalWrite(pin7SegmentCommon[index7Segment], CCorCA ? HIGH : LOW);
  lastScanIndex = index7Segment++;
  if (index7Segment >= jumlah7Segment)index7Segment = 0;
}
void drive7Segment(byte nilai)
{
  byte nilai7Segment = CCorCA ? ~angka[nilai] : angka[nilai];
  for (byte i = 0; i < sizeof(pin7Segment); i++)
  {
    digitalWrite(pin7Segment[i], nilai7Segment & 0x01);
    nilai7Segment >>= 1;
  }
}
uint32_t Convert_IntToBCD32(uint32_t DecimalValue)
{
  uint32_t returnValue = 0;
  //uint32_t LSB_L = DecimalValue;

  while (DecimalValue >= 10000000L)
  {
    DecimalValue -= 10000000L;
    returnValue += 0x10000000;
  }
  while (DecimalValue >= 1000000L)
  {
    DecimalValue -= 1000000L;
    returnValue += 0x01000000;
  }
  while (DecimalValue >= 100000L)
  {
    DecimalValue -= 100000L;
    returnValue += 0x00100000;
  }
  while (DecimalValue >= 10000)
  {
    DecimalValue -= 10000;
    returnValue += 0x00010000;
  }
  while (DecimalValue >= 1000L)
  {
    DecimalValue -= 1000L;
    returnValue += 0x00001000;
  }
  while (DecimalValue >= 100)
  {
    DecimalValue -= 100;
    returnValue += 0x00000100;
  }
  while (DecimalValue >= 10)
  {
    DecimalValue -= 10;
    returnValue += 0x00000010;
  }
  return returnValue + DecimalValue;
}

Library : TimerOne.zip
