Bel sekolah

Bel sekolah dengan pengaturan melalui tombol

Asep Kurniawan

Bel sekolah merupakan pengingat waktu terjadwal yang menandai pergantian antar waktu pelajaran di sekolah. Ber sekolah juga memiliki penjawalan mingguan dan bulanan.

Perangkat bel sekolah otomatis bisa diaplikasikan menggunakan arduino sebagai unit prosesornya, tidak seperti bel sekolah digital berbasis komputer yang menyimpan jadwal dalam harddisk, bel sekolah digital arduino menyimpan data jadwal pelajaran didalam EEPROM. Data Jadwal disimpan dalam format/struktur berikut :

  • Aktif
  • Jam
  • Menit

Guna mengatur data jadwal tersebut, perangkat bel sekolah ini dilengkapi dengan tombol-tombol dengan fungsi [menu], [tambah], [kurang] dan [ok].

serta penggunaan LCD sebagai tampilan waktu sekarang dan tampilan jadwal apabila waktunya telah tepat.

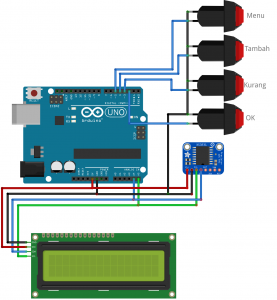

skema bel sekolah dengan pengaturan melalui tombol/button:

komponen yang digunakan :

  1. Arduino uno
  2. RTC DS3231
  3. LCD i2C
  4. push button 4x

sketch/koding bel sekolah arduino :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
#define pinTombolMenu       5
#define pinTombolTambah     4
#define pinTombolKurang     3
#define pinTombolOk         2

#include <EEPROM.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <SoftwareSerial.h>
#include "RTC.h"

LiquidCrystal_I2C lcd(0x3F, 16, 2); // set the LCD address to 0x27 for a 16 chars and 2 line display
RTC_DS3231 rtc;
char namaHari[][7] = {"Minggu", "Senin", "Selasa", " Rabu", "Kamis", "Jum'at", "Sabtu"};
char textMenuUtama[][17] = {
  "Bel masuk +pel 1",
  "Ganti pel 2     ",
  "Bel istirahat   ",
  "Bel masuk +pel 3",
  "Ganti pel 4     ",
  "Bel pulang      ",
  "Set Jam         ",
};
char textAktif[][6] = {"Mati ", "Aktif"};

char bufWaktu[40];

struct Jadwal
{
  bool aktif;
  byte jam;
  byte menit;
};

Jadwal jadwal[6] = {{0, 7, 0}, {0, 7, 0}, {0, 7, 0}, {0, 7, 0}, {0, 7, 0}, {0, 7, 0},} ;
Jadwal jadwalSet;

void setup()
{
  pinMode(pinTombolMenu, INPUT_PULLUP);
  pinMode(pinTombolTambah, INPUT_PULLUP);
  pinMode(pinTombolKurang, INPUT_PULLUP);
  pinMode(pinTombolOk, INPUT_PULLUP);

  Serial.begin (9600);

  rtc.begin();

  if (rtc.lostPower())
  {
    Serial.println(F("Waktu RTC di set ulang"));
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }

  Wire.beginTransmission(0x3F);
  if (Wire.endTransmission())
  {
    lcd = LiquidCrystal_I2C(0x27, 16, 2);
  }
  lcd.begin();
  // Print a message to the LCD.
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Nama");
  lcd.setCursor(0, 1);
  lcd.print("Judul");

  //  delay(3000);

  if (EEPROM.read(0) != 0x48)
  {
    simpanJadwal();
    EEPROM.write(0, 0x48);
  }
  else
  {
    ambilJadwal();
  }
  Serial.println("Bel sekolah dimulai");
}

byte detikSebelumnya = 60;
byte menitSebelumnya = 60;
byte menuLevel = 0;
byte menuIndex[2];
DateTime setWaktu;

void loop()
{
  DateTime now = rtc.now();
  if (detikSebelumnya != now.detik)
  {
    detikSebelumnya = now.detik;
    if (!menuLevel)
    {
      sprintf(bufWaktu, "Pukul : %02d:%02d:%02d", now.jam, now.menit, now.detik);
      lcd.setCursor(0, 0);
      lcd.print(bufWaktu);
      sprintf(bufWaktu, "%s, %02d/%02d/%02d", namaHari[now.hari - 1], now.tanggal, now.bulan, now.tahun - 2000);
      lcd.setCursor(0, 1);
      lcd.print(bufWaktu);

    }
    if (menitSebelumnya != now.menit)
    {
      menitSebelumnya = now.menit;
      for (byte i = 0; i < 6; i++)
      {
        if (jadwal[i].aktif)
        {
          if ((jadwal[i].jam == now.jam) && (jadwal[i].menit == now.menit))
          {
            lcd.setCursor(0, 0);
            lcd.print("  Bel Sekolah   ");
            lcd.setCursor(0, 1);
            lcd.print(textMenuUtama[i]);
            delay(10000);
          }
        }
      }
    }
  }

  if (!digitalRead(pinTombolMenu))
  {
    delay(100);
    if (!digitalRead(pinTombolMenu))
    {
      if (menuLevel == 0)
      {
        menuLevel = 1;
        menuIndex[0] = 0;
      }
      else
      {
        menuLevel = 0;
        lcd.noBlink();
      }
      tampilanMenu();
      while (!digitalRead(pinTombolMenu));
    }
  }
  if (!digitalRead(pinTombolTambah))
  {
    delay(100);
    if (!digitalRead(pinTombolTambah))
    {
      if (menuLevel == 1)
      {
        menuIndex[0]++;
        if (menuIndex[0] >= sizeof(textMenuUtama) / sizeof(textMenuUtama[0]))
        {
          menuIndex[0] = 0;
        }
        tampilanMenu();
      }
      if (menuLevel == 2)
      {
        if (menuIndex[0] == 6)
        {
          switch (menuIndex[1])
          {
            case 0:
              setWaktu.jam++;
              if (setWaktu.jam >= 24)
              {
                setWaktu.jam = 0;
              }
              break;
            case 1:
              setWaktu.menit++;
              if (setWaktu.menit >= 60)
              {
                setWaktu.menit = 0;
              }
              break;
            case 2:
              setWaktu.detik++;
              if (setWaktu.detik >= 60)
              {
                setWaktu.detik = 0;
              }
              break;
          }
        }
        else
        {
          switch (menuIndex[1])
          {
            case 0:
              jadwalSet.aktif = !jadwalSet.aktif;
              break;
            case 1:
              jadwalSet.jam++;
              if (jadwalSet.jam >= 24)
              {
                jadwalSet.jam = 0;
              }
              break;
            case 2:
              jadwalSet.menit++;
              if (jadwalSet.menit >= 60)
              {
                jadwalSet.menit = 0;
              }
              break;
          }
        }
        tampilanMenu();
      }
      delay(100);
    }
  }
  if (!digitalRead(pinTombolKurang))
  {
    delay(100);
    if (!digitalRead(pinTombolKurang))
    {
      if (menuLevel == 1)
      {
        if (menuIndex[0] == 0)
        {
          menuIndex[0] = sizeof(textMenuUtama) / sizeof(textMenuUtama[0]) - 1;
        }
        else
        {
          menuIndex[0]--;
        }
        tampilanMenu();
      }
      if (menuLevel == 2)
      {
        if (menuIndex[0] == 6)
        {
          switch (menuIndex[1])
          {
            case 0:
              if (setWaktu.jam == 0)
              {
                setWaktu.jam = 23;
              }
              else
              {
                setWaktu.jam--;
              }
              break;
            case 1:
              if (setWaktu.menit == 0)
              {
                setWaktu.menit = 59;
              }
              else
              {
                setWaktu.menit--;
              }
              break;
            case 2:
              if (setWaktu.detik == 0)
              {
                setWaktu.detik = 59;
              }
              else
              {
                setWaktu.detik--;
              }
              break;
          }
        }
        else
        {
          switch (menuIndex[1])
          {
            case 0:
              jadwalSet.aktif = !jadwalSet.aktif;
              break;
            case 1:
              if (jadwalSet.jam == 0)
              {
                jadwalSet.jam = 23;
              }
              else
              {
                jadwalSet.jam--;
              }
              break;
            case 2:
              if (jadwalSet.menit == 0)
              {
                jadwalSet.menit = 59;
              }
              else
              {
                jadwalSet.menit--;
              }
              break;
          }
        }
        tampilanMenu();
      }
      delay(100);
    }
  }
  if (!digitalRead(pinTombolOk))
  {
    delay(100);
    if (!digitalRead(pinTombolOk))
    {
      if (menuLevel == 1)
      {
        menuLevel = 2;
        menuIndex[1] = 0;
        if (menuIndex[0] == 6)
        {
          setWaktu = rtc.now();
          tampilanMenu();
          lcd.setCursor(4, 1);
          lcd.blink();
        }
        else
        {
          jadwalSet.aktif = jadwal[menuIndex[0]].aktif;
          jadwalSet.jam = jadwal[menuIndex[0]].jam;
          jadwalSet.menit = jadwal[menuIndex[0]].menit;
          tampilanMenu();
          lcd.setCursor(2, 1);
          lcd.blink();
        }
      }
      else if (menuLevel == 2)
      {
        menuIndex[1]++;
        if (menuIndex[0] == 6)
        {
          switch (menuIndex[1])
          {
            case 1:
              tampilanMenu();
              lcd.setCursor(7, 1);
              lcd.blink();
              break;
            case 2:
              tampilanMenu();
              lcd.setCursor(10, 1);
              lcd.blink();
              break;
            case 3:
              menuLevel = 1;
              rtc.adjust(setWaktu);
              tampilanMenu();
              lcd.noBlink();
              break;
          }
        }
        else
        {
          switch (menuIndex[1])
          {
            case 1:
              tampilanMenu();
              lcd.setCursor(8, 1);
              lcd.blink();
              break;
            case 2:
              tampilanMenu();
              lcd.setCursor(11, 1);
              lcd.blink();
              break;
            case 3:
              menuLevel = 1;
              jadwal[menuIndex[0]].aktif = jadwalSet.aktif;
              jadwal[menuIndex[0]].jam = jadwalSet.jam;
              jadwal[menuIndex[0]].menit = jadwalSet.menit;
              simpanJadwal();
              lcd.noBlink();
              tampilanMenu();
              break;
          }
        }
        while (!digitalRead(pinTombolOk));
        delay(500);
      }
    }
  }
}
void tampilanMenu()
{
  if (menuLevel == 1)
  {
    lcd.setCursor(0, 0);
    lcd.print("   Menu Utama   ");
    lcd.setCursor(0, 1);
    lcd.print(textMenuUtama[menuIndex[0]]);
  }
  else if (menuLevel == 2)
  {
    if (menuIndex[0] == 6)
    {
      lcd.setCursor(0, 0);
      lcd.print(textMenuUtama[menuIndex[0]]);
      sprintf(bufWaktu, "    %02d:%02d:%02d    ", setWaktu.jam, setWaktu.menit, setWaktu.detik);
      lcd.setCursor(0, 1);
      lcd.print(bufWaktu);
    }
    else
    {
      lcd.setCursor(0, 0);
      lcd.print(textMenuUtama[menuIndex[0]]);
      sprintf(bufWaktu, "  %s %02d:%02d   ", textAktif[jadwalSet.aktif], jadwalSet.jam, jadwalSet.menit);
      lcd.setCursor(0, 1);
      lcd.print(bufWaktu);
    }
  }
}

void ambilJadwal()
{
  byte *alamat = (byte*)jadwal;
  for (byte i = 1; i < sizeof(jadwal) + 1; i++)
  {
    *alamat++ = EEPROM.read(i);
  }
}
void simpanJadwal()
{
  byte *alamat = (byte*)jadwal;
  for (byte i = 1; i < sizeof(jadwal) + 1; i++)
  {
    EEPROM.update(i, *alamat++);
  }
}

library yang digunakan:

Bel sekolah arduino dengan kontrol android 2 (upgrade lcd)

Asep Kurniawan

Bel sekolah adalah pengingat waktu yang digunakan di sekolah sebagai penanda pergantian jadwal.

Bel sekolah digital bisa di aplikasikan dalam bentuk:

    1. Aplikasi komputer
      adalah aplikasi yang ditanam dalam komputer dan bisa dijalankan secara otomatis. sistem ini mudah dalam pengaturan, memiliki data jadwal sangat besar,  peringatan admin, backup, update suara mudah, perekan suara, kunci aplikasi dll. Kelemahannya adalah komputer dan aplifier suara harus tetap hidup dan bergantung kepada adanya daya listrik/ups termasuk biaya listrik, pesan sponsor pada aplikasi gratis,  biaya pengadaan dan perawatan komputer.
    2. Aplikasi android
      Aplikasi / apk android memiliki sama dengan aplikasi komputer dan aplikasi android dapat terhubung dengan  sistem tata suara melalui bluetooth dan kabel audio. kekurangannya adalah device android harus selalu berada dekat dengan sistem (selalu standby)
    3. Aplikasi perangkat mandiri
      Sistem bel sekolah otomatis dapat dibangun dengan perangkat mandiri menggunakan microkontroller dengan biaya murah dan bisa dikembangkan untuk keperluan lainnya seperti :

      • bisa menggunakan baterai sebagai daya cadangannya
      • Pendeteksi gempa dan peringatan
      • Notifikasi sms ke pengajar
      • Mekanuisme kunci pagar
      • Panggilan melalui microphone yang tertuju langsung ke kelas tertentu
      • dan lain-lain sesuai kebutuhan

      Kekurangan sistem ini adalah ruang penyimpanan data jadwal dan suara terbatas, pengaturan jadwal yang sulit melalui tombol/keypad.

Dalam proyek ini menggabungkan perangkat mandiri dengan platform arduino yang dikombinasikan dengan aplikasi/apk android sebagai kontrolnya.

Skema bel sekolah otomatis dengan kontrol android:

komponen bel sekolah arduino control android:

  • Arduino Uno
  • Bluetooth HC-05
  • RTC DS3231
  • LCD 1602 + I2C backpack
  • modul Relay 1 channel
  • DF Player mini mp3
  • Speaker

tampilan Aplikasi bel sekolah android :

sketch/aplikasi bel sekolah bluettoth android :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
#define namaSekolah   "Nama Sekolah"

#define SQWPin        A3
#define pinRelay      8
#define relayOn       LOW

#include <avr/sleep.h>
#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>
#include "RTC.h"
#include <EEPROM.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

#define tokenEEPROM 0x83
SoftwareSerial bluetooth(2, 3); // RX, TX
SoftwareSerial mp3Serial(4, 5); // RX, TX
LiquidCrystal_I2C lcd(0x3F, 16, 2); // set the LCD address to 0x27 for a 16 chars and 2 line display

struct Waktu
{
  byte jam;
  byte menit;
};

struct TabelMataPelajaran
{
  byte aktif;
  Waktu waktu;
  byte hariAktif;
  byte mingguAktif;
  byte kegiatan;
};

const char kegiatanText[][17] PROGMEM = {
  "-               ",
  "Jam Pelajaran 1 ",
  "Jam Pelajaran 2 ",
  "Jam Pelajaran 3 ",
  "Jam Pelajaran 4 ",
  "Jam Pelajaran 5 ",
  "Jam Pelajaran 6 ",
  "Jam Pelajaran 7 ",
  "Jam Pelajaran 8 ",
  "Jam Pelajaran 9 ",
  "Jam Pelajaran 10",
  "Jam Pelajaran 11",
  "Jam Pelajaran 12",
  "Jam Pelajaran 13",
  "Jam Pelajaran 14",
  "Jam Pelajaran 15",
  "Masuk           ",
  "Upacara         ",
  "Istirahat       ",
  "Istirahat1      ",
  "Istirahat2      ",
  "Istirahat3      ",
  "Selesai istiraht",
  "Kepramukaan     ",
  "Khusus          ",
  "Pulang          ",
  "Pulang Jum'at   ",
  "Pulang Sabtu    ",
  "Musik 1         ",
  "Musik 2         ",
  "Musik 3         ",
  "Musik 4         ",
  "Musik 5         ",
  "Musik 6         ",
  "Hadits 1        ",
  "Hadits 2        ",
  "Hadits 3        ",
  "Hadits 4        ",
  "Hadits 5        ",
  "Hadits 6        ",
};

enum _kegiatan
{
  TidakAda,
  JamPelajaran1,
  JamPelajaran2,
  JamPelajaran3,
  JamPelajaran4,
  JamPelajaran5,
  JamPelajaran6,
  JamPelajaran7,
  JamPelajaran8,
  JamPelajaran9,
  JamPelajaran10,
  JamPelajaran11,
  JamPelajaran12,
  JamPelajaran13,
  JamPelajaran14,
  JamPelajaran15,
  Masuk,
  Upacara,
  Istirahat,
  Istirahat1,
  Istirahat2,
  Istirahat3,
  SelesaiIstirahat,
  Kepramukaan,
  Khusus,
  Pulang,
  PulangJumat,
  PulangSabtu,
  Musik1,
  Musik2,
  Musik3,
  Musik4,
  Musik5,
  Musik6,
  Hadits1,
  Hadits2,
  Hadits3,
  Hadits4,
  Hadits5,
  Hadits6,
};
enum PengaturanAndroid
{
  cekAses,
  pengaturanJadwal,
  pengaturanWaktu,

};

char karakterMusik[8] = {
  0b00000,
  0b00100,
  0b00110,
  0b00101,
  0b00101,
  0b00100,
  0b11100,
  0b11100
};
byte karakterDetik1[8] = {
  0b00000,
  0b00000,
  0b00000,
  0b00100,
  0b00000,
  0b00000,
  0b00000,
  0b00000
};
byte karakterDetik2[8] = {
  0b00000,
  0b00000,
  0b00100,
  0b01010,
  0b00100,
  0b00000,
  0b00000,
  0b00000
};
byte karakterDetik3[8] = {
  0b00000,
  0b00100,
  0b01010,
  0b10001,
  0b01010,
  0b00100,
  0b00000,
  0b00000
};
byte karakterSetting[8] = {
  0b00100,
  0b00100,
  0b00100,
  0b01110,
  0b00100,
  0b10001,
  0b01010,
  0b00100
};

volatile bool interupsiDetik;
byte indexMataPelajaran;
RTC_DS3231 rtc;
DateTime now;
bool rtcValid;
byte indexPengaturanJadwal = 0;

#define hariAktifSenin 1<<6
#define hariAktifSelasa 1<<5
#define hariAktifRabu 1<<4
#define hariAktifKamis 1<<3
#define hariAktifJumat 1<<2
#define hariAktifSabtu 1<<1
#define hariAktifMinggu 1<<7

char namaHari[][7] = {"Minggu", "Senin", "Selasa", "Rabu", "Kamis", "Jum'at", "Sabtu"};
#define _hariAktif(Sen,Sel,Rab,Kam,Jum,Sab,Mgu) (Mgu<<7)|(Sen<<6)|(Sel<<5)|(Rab<<4)|(Kam<<3)|(Jum<<2)|(Sab<<1)
#define _mingguAktif(Mgu1,Mgu2,Mgu3,Mgu4,Mgu5,Mgu6) (Mgu1<<7)|(Mgu2<<6)|(Mgu3<<5)|(Mgu4<<4)|(Mgu5<<3)|(Mgu6<<2)
#define _waktu(Jam, Menit) {Jam, Menit}
#define Aktif 1
#define TidakAktif 0

TabelMataPelajaran jadwalBelajar[40];
Waktu waktu;

char bufWaktu[40];
byte detikSebelumnya = 60;
byte tanggalSebelumnya = 0;
Waktu jadwalBerikutnya;
byte menitBel;
bool statusBel;
bool statusPengingat;

byte jadwalBerikutnyaKegiatan;


void setup() {
  digitalWrite(pinRelay, !relayOn);
  pinMode(pinRelay, OUTPUT);

  pinMode(SQWPin, INPUT_PULLUP);

  Serial.begin(9600);
  Serial.println(F("Bel Sekolah Dengan Kontrol Android"));
  Serial.println(F("https://www.project.semesin.com"));
  Serial.println();

  Wire.begin();
  Wire.beginTransmission(0x3F);
  if (Wire.endTransmission())
  {
    lcd = LiquidCrystal_I2C(0x27, 16, 2);
  }
  lcd.begin();

  lcd.command (0x40 | (0 << 3));
  for (byte i = 0; i < 8; i++)
    lcd.write (karakterDetik1[i]);

  lcd.command (0x40 | (1 << 3));
  for (byte i = 0; i < 8; i++)
    lcd.write (karakterDetik2[i]);

  lcd.command (0x40 | (2 << 3));
  for (byte i = 0; i < 8; i++)
    lcd.write (karakterDetik3[i]);

  lcd.command (0x40 | (3 << 3));
  for (byte i = 0; i < 8; i++)
    lcd.write (karakterDetik2[i]);

  lcd.command (0x40 | (4 << 3));
  for (byte i = 0; i < 8; i++)
    lcd.write (karakterMusik[i]);

  lcd.command (0x40 | (5 << 3));
  for (byte i = 0; i < 8; i++)
    lcd.write (karakterSetting[i]);


  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Bel Sekolah");
  lcd.setCursor(0, 1);
  lcd.print(namaSekolah);


  mp3Serial.begin(9600);
  bluetooth.begin (9600);
  bluetooth.listen();

  mp3_set_serial (mp3Serial);
  mp3_set_volume (15);//full volume 0x30

  rtc.begin();

  if (rtc.lostPower())
  {
    Serial.println(F("RTC lost power, lets set the time!"));
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }

  rtc.writeSqwPinMode(DS3231_SquareWave1Hz);

  if (EEPROM.read(sizeof(jadwalBelajar)) != tokenEEPROM)
  {
    nilaiAwal();
    EEPROM.write(sizeof(jadwalBelajar), tokenEEPROM);
    Serial.println("setting awal");
  }

  EEPROM.get(0, jadwalBelajar);
  cekJadwalHariIni();

  delay(1000);

  lcd.clear();

  Serial.println(F("Sistem bel sekolah dimulai"));

}

void loop() {
  if (digitalRead(SQWPin))
  {
    if (rtcValid)
    {
      rtcValid = false;

      now = rtc.now();

      uint16_t unixJadwalBerikutnya = (jadwalBerikutnya.jam * 60) + jadwalBerikutnya.menit;
      uint16_t unixWaktu = (now.jam * 60) + now.menit;

      if (!now.detik)
      {
        if (jadwalBerikutnyaKegiatan && (jadwalBerikutnya.jam == now.jam) && (jadwalBerikutnya.menit == now.menit))
        {
          lcd.setCursor(6, 1);
          lcd.print((char)4);
          lcd.setCursor(0, 0);
          lcd.print((__FlashStringHelper *)kegiatanText[jadwalBerikutnyaKegiatan]);

          mp3_play (jadwalBerikutnyaKegiatan);
          Serial.println((__FlashStringHelper *)kegiatanText[jadwalBerikutnyaKegiatan]);
          menitBel = jadwalBerikutnya.menit;
          statusBel = true;
          statusPengingat = false;
        }
        else if (jadwalBerikutnyaKegiatan && (unixWaktu == unixJadwalBerikutnya - 1))
        {
          statusPengingat = true;
          digitalWrite(pinRelay, relayOn);
          Serial.println("Pengingat bel masuk 1 menit lagi");
        }
      }

      if (menitBel != now.menit)
      {
        if (statusBel)
        {
          lcd.setCursor(6, 1);
          lcd.print(' ');

          digitalWrite(pinRelay, !relayOn);

          cariJadwal();
          statusBel = false;
          tanggalSebelumnya = 0;
        }
      }

      //tampilan
      if (statusPengingat)
      {
        lcd.setCursor(1, 1);
        if (now.detik % 2)
        {
          sprintf(bufWaktu, "%02d:%02d", jadwalBerikutnya.jam, jadwalBerikutnya.menit);
          lcd.print(bufWaktu);
        }
        else
        {
          lcd.print("     ");
        }
      }

      if (detikSebelumnya != now.detik)
      {
        sprintf(bufWaktu, "%02d:%02d:%02d", now.jam, now.menit, now.detik);
        lcd.setCursor(8, 1);
        lcd.print(bufWaktu);
        lcd.setCursor(0, 1);
        lcd.print((char)(now.detik % 4));

        sprintf(bufWaktu, "%02d:%02d:%02d %s, %02d/%02d/%02d", now.jam, now.menit, now.detik, namaHari[now.hari - 1], now.tanggal, now.bulan, now.tahun - 2000);
        Serial.println(bufWaktu);
      }

      if (tanggalSebelumnya != now.tanggal)
      {
        tanggalSebelumnya = now.tanggal;
        lcd.clear();
        lcd.print(namaHari[now.hari - 1]);
        lcd.print(',');
        sprintf(bufWaktu, "%02d/%02d/%02d", now.tanggal, now.bulan, now.tahun - 2000);
        lcd.setCursor(8, 0);
        lcd.print(bufWaktu);

        cariJadwal();
      }
    }
  }
  else
  {
    rtcValid = true;
  }
  cekBluetooth();
}

void cekBluetooth()
{
  uint8_t tokenMulai;
  uint8_t perintah;
  uint8_t parameter;
  uint8_t panjang1;
  uint8_t panjang2;
  char c;
  uint8_t i, j;
  uint8_t tokenSelesai;
  byte bufferSerial[100];
  byte *alamat;

  if (bluetooth.available())
  {
    tokenMulai = bluetoothRead();
    if (tokenMulai == 0xFD)
    {
      panjang1 = bluetoothRead();
      panjang2 = bluetoothRead();

      if (panjang2 == 254 - panjang1)
      {
        if (panjang1 >= sizeof(bufferSerial))
        {
          panjang1 = sizeof(bufferSerial);
        }

        uint16_t timeOut = 0xFFF;
        i = 0;
        do
        {
          if (bluetooth.available())
          {
            c = bluetoothRead();
            bufferSerial[i++] = c;
          }
        } while ((i < panjang1 + 3) && (timeOut--));

        perintah = bufferSerial[0];
        parameter = bufferSerial[1];

        tokenSelesai = bufferSerial[i - 1];
        if (tokenSelesai == 0x00)
        {
          delay(10);
          bluetooth.write(254);
          switch (perintah)
          {
            case cekAses:
              bluetooth.write(1);
              bluetooth.write(254);
              break;
            case pengaturanJadwal:
              lcd.setCursor(6, 1);
              lcd.print((char)5);

              memcpy((byte*)&jadwalBelajar[parameter], bufferSerial + 2, sizeof(TabelMataPelajaran));
              if (parameter == (sizeof(jadwalBelajar) / sizeof(TabelMataPelajaran)) - 1)
              {
                EEPROM.put(0, jadwalBelajar);
                Serial.println("Jadwal diterima");

                lcd.setCursor(6, 1);
                lcd.print(' ');

                tanggalSebelumnya = 0;
              }
              break;
            case pengaturanWaktu:
              memcpy((byte*)&now, bufferSerial + 2, sizeof(DateTime));
              rtc.adjust(now);
              tanggalSebelumnya = 0;
              Serial.println("Setting waktu diterima");
              break;
          }
        }
        else
        {
          bluetooth.write(252);//data tidak benar
        }
      }
    }
  }
}
byte bluetoothRead()
{
  uint16_t timeOut = 0xFFF;
  while (!bluetooth.available() && timeOut--);
  return bluetooth.read();
}



void nilaiAwal()
{
  byte i = 0;
  jadwalBelajar[i++] = {Aktif, _waktu(  6, 45 ), hariAktifSenin                 , _mingguAktif(1, 0, 0, 0, 0, 0), Upacara};
  jadwalBelajar[i++] = {Aktif, _waktu(  6, 45 ), hariAktifSenin                 , _mingguAktif(0, 1, 1, 1, 1, 1), JamPelajaran1};
  jadwalBelajar[i++] = {Aktif, _waktu(  6, 45 ), _hariAktif(0, 1, 1, 1, 1, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran1};

  jadwalBelajar[i++] = {Aktif, _waktu(  7, 30 ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran2};
  jadwalBelajar[i++] = {Aktif, _waktu(  8, 15 ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran3};
  jadwalBelajar[i++] = {Aktif, _waktu(  9, 0  ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran4};
  jadwalBelajar[i++] = {Aktif, _waktu(  9, 45 ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), Istirahat};
  jadwalBelajar[i++] = {Aktif, _waktu( 10, 15 ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran5};
  jadwalBelajar[i++] = {Aktif, _waktu( 11, 0  ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran6};
  jadwalBelajar[i++] = {Aktif, _waktu( 11, 45 ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), Istirahat};
  jadwalBelajar[i++] = {Aktif, _waktu( 12, 30 ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran7};
  jadwalBelajar[i++] = {Aktif, _waktu( 13, 15 ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran8};

  jadwalBelajar[i++] = {Aktif, _waktu( 14, 0  ), _hariAktif(1, 1, 1, 0, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran9};
  jadwalBelajar[i++] = {Aktif, _waktu( 14, 45 ), _hariAktif(1, 1, 1, 0, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran10};

  jadwalBelajar[i++] = {Aktif, _waktu( 14, 0  ), hariAktifKamis,            _mingguAktif(1, 1, 1, 1, 1, 1), Kepramukaan};
  jadwalBelajar[i++] = {Aktif, _waktu( 14, 45 ), hariAktifKamis,            _mingguAktif(1, 1, 1, 1, 1, 1), Khusus};

  jadwalBelajar[i++] = {Aktif, _waktu( 15, 30 ), _hariAktif(1, 1, 1, 1, 0, 0, 0), _mingguAktif(1, 1, 1, 1, 1, 1), Pulang};

  jadwalBelajar[i++] = {Aktif, _waktu(  7, 25 ), hariAktifJumat,            _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran2};
  jadwalBelajar[i++] = {Aktif, _waktu(  8, 5  ), hariAktifJumat,            _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran3};
  jadwalBelajar[i++] = {Aktif, _waktu(  8, 45 ), hariAktifJumat,            _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran4};
  jadwalBelajar[i++] = {Aktif, _waktu(  9, 25 ), hariAktifJumat,            _mingguAktif(1, 1, 1, 1, 1, 1), Istirahat};
  jadwalBelajar[i++] = {Aktif, _waktu(  9, 55 ), hariAktifJumat,            _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran5};
  jadwalBelajar[i++] = {Aktif, _waktu( 10, 35 ), hariAktifJumat,            _mingguAktif(1, 1, 1, 1, 1, 1), JamPelajaran6};
  jadwalBelajar[i++] = {Aktif, _waktu( 11, 15 ), hariAktifJumat,            _mingguAktif(1, 1, 1, 1, 1, 1), PulangJumat};

  EEPROM.put(0, jadwalBelajar);
}

void cekJadwalHariIni()
{
  Serial.println("Jadwal hari ini");
  for (byte i = 0; i < sizeof(jadwalBelajar) / sizeof(TabelMataPelajaran) ; i++)
  {
    Serial.print(jadwalBelajar[i].aktif);
    Serial.print('\t');
    Serial.print(jadwalBelajar[i].waktu.jam);
    Serial.print('\t');
    Serial.print(jadwalBelajar[i].waktu.menit);
    Serial.print('\t');
    Serial.print(jadwalBelajar[i].hariAktif, HEX);
    Serial.print('\t');
    Serial.print(jadwalBelajar[i].mingguAktif, HEX);
    Serial.print('\t');
    Serial.print(jadwalBelajar[i].kegiatan);
    Serial.print('\t');
    char buf[20];
    memcpy_P(buf, kegiatanText[jadwalBelajar[i].kegiatan], sizeof(kegiatanText[0]));
    Serial.print(buf);
    Serial.println();
  }

}

void cariJadwal()
{
  uint16_t unixWaktu = (now.jam * 60) + now.menit;
  byte hariKeDiTanggal1 = ((now.hari + 7  - (now.tanggal % 7)) % 7) + 1;
  byte SeninKe = ((now.tanggal + ((hariKeDiTanggal1 + 4) % 7)) / 7); //senin pertama
  byte mingguKe = ((now.tanggal + hariKeDiTanggal1 + 6 - 1) / 7);

  Serial.print("SeninKe = ");
  Serial.println(SeninKe);
  Serial.print("mingguKe = ");
  Serial.println(mingguKe);


  uint16_t unixTerkecil = UINT16_MAX;
  jadwalBerikutnyaKegiatan = 0;
  Waktu waktuTerkecil;

  for (byte i = 0; i < sizeof(jadwalBelajar) / sizeof(TabelMataPelajaran); i++)
  {
    if (
      (jadwalBelajar[i].aktif) &&
      (jadwalBelajar[i].hariAktif & (1 << (8 - now.hari))) &&
      (jadwalBelajar[i].mingguAktif & (1 << (8 - mingguKe)))
    )
    {
      uint16_t unixJadwal = (jadwalBelajar[i].waktu.jam * 60) + jadwalBelajar[i].waktu.menit;
      if (unixWaktu < unixJadwal)
      {
        if (unixTerkecil > unixJadwal)
        {
          unixTerkecil = unixJadwal;
          jadwalBerikutnya.jam = jadwalBelajar[i].waktu.jam;
          jadwalBerikutnya.menit = jadwalBelajar[i].waktu.menit;
          jadwalBerikutnyaKegiatan = jadwalBelajar[i].kegiatan;
        }
      }
    }
  }
  if (jadwalBerikutnyaKegiatan)
  {
    Serial.print("Bel berikutnya : ");
    Serial.print((__FlashStringHelper *)kegiatanText[jadwalBerikutnyaKegiatan]);
    Serial.print(" ");
    Serial.print(jadwalBerikutnya.jam);
    Serial.print(":");
    Serial.println(jadwalBerikutnya.menit);

    lcd.setCursor(1, 1);
    sprintf(bufWaktu, "%02d:%02d", jadwalBerikutnya.jam, jadwalBerikutnya.menit);
    lcd.print(bufWaktu);
  }
  else
  {
    lcd.setCursor(1, 1);
    lcd.print("--:--");
  }


}

library arduino bel sekolah dengan bluetooth dan aplikasi android yang digunakan :

Suara mp3 bel sekolah arduino dengan bluetooth:

mp3.zip

aplikasi apk android untuk bel sekolah arduino (evaluasi):

Bel_sekolah_v1_Evaluasi.apk

cara penggunaan :

  1. Buat rangkaian arduino seperti skema dan upload sketch yang diberikan.
  2. Masukkan file suara dalam kartu memori/SD card (file mp3 dan folder mp3).
  3. install aplikasi bel sekolah v1 evaluasi di android (evaluasi = 10 jadwal yang aktif).

Membaca file txt dari SDCard/kartu memori kedalam struct menggunakan Arduino (Aplikasi Bel Sekolah)

Asep Kurniawan

SDCard/microSD/kartu memori merupakan media penyimpanan yang banyak digunakan pada perangkat-perangkat elektronik untuk menyimpan foto, video, data dll. Dalam aplikasi arduino SDCard bisa dibaca/ditulis dalam protokol SPI, format yang didukung adalah FAT.

Dalam perancangan ini saya menggunakan file .txt yang tersusun sebagai database (contoh database jadwal bel sekolah), dan dibaca dengan arduino untuk kemudian dimasukkan kedalam tabel “jadwalBelajar”.

format yang digunakan adalah

Aktif | Waktu | Hari aktif | Minggu aktif | Kegiatan

Aktif
Sebagai status item/baris jadwal diaktifkan atau tidak(diabaikan)
isiannya Aktif, Tidak Aktif

Waktu
Format waktu jam:menit

Hari aktif
hari dimana item jadwal diaktifkan
isiannya: Senin, Selasa, Rabu, Kamis, Jum’at, Sabtu, Minggu atau kombinasinya dalam bentuk array didalam tanda ‘{‘ dan ‘}’

minggu aktif
isiannya kombinasi minggu bentuk array didalam tanda ‘{‘ dan ‘}’

Kegiatan
text Kegiatan

Skema:

sketch/program:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
#include <avr/pgmspace.h>
#include <SPI.h>
#include <SD.h>

struct Waktu
{
  byte jam;
  byte menit;
};

struct TabelMataPelajaran
{
  byte aktif;
  Waktu waktu;
  byte hariAktif;
  byte mingguAktif;
  byte kegiatan;
};

const PROGMEM char kegiatan[][21] =
{
  "Jam Pelajaran 1\0    ",
  "Jam Pelajaran 2\0    ",
  "Jam Pelajaran 3\0    ",
  "Jam Pelajaran 4\0    ",
  "Jam Pelajaran 5\0    ",
  "Jam Pelajaran 6\0    ",
  "Jam Pelajaran 7\0    ",
  "Jam Pelajaran 8\0    ",
  "Jam Pelajaran 9\0    ",
  "Jam Pelajaran 10\0   ",
  "Jam Pelajaran 11\0   ",
  "Jam Pelajaran 12\0   ",
  "Jam Pelajaran 13\0   ",
  "Jam Pelajaran 14\0   ",
  "Jam Pelajaran 15\0   ",
  "Masuk\0              ",
  "Upacara\0            ",
  "Istirahat\0          ",
  "Selesai Istirahat\0  ",
  "Kepramukaan\0        ",
  "Khusus\0             ",
  "Pulang\0             ",
  "Pulang Jumat\0       ",
  "Pulang Sabtu\0       "
};

const char namaHari[][7] PROGMEM =
{
  "Minggu",
  "Senin\0",
  "Selasa",
  "Rabu\0 ",
  "Kamis\0",
  "Jum'at",
  "Sabtu\0"
};

const char Aktifasi[][12] PROGMEM =
{
  "Aktif\0     ",
  "Tidak aktif"
};

#define hariAktifSenin 1<<6
#define hariAktifSelasa 1<<5
#define hariAktifRabu 1<<4
#define hariAktifKamis 1<<3
#define hariAktifJumat 1<<2
#define hariAktifSabtu 1<<1
#define hariAktifMinggu 1<<7


#define _hariAktif(Sen,Sel,Rab,Kam,Jum,Sab,Mgu) (Mgu<<7)|(Sen<<6)|(Sel<<5)|(Rab<<4)|(Kam<<3)|(Jum<<2)|(Sab<<1)
#define _mingguAktif(Mgu1,Mgu2,Mgu3,Mgu4,Mgu5) (Mgu1<<7)|(Mgu2<<6)|(Mgu3<<5)|(Mgu4<<4)|(Mgu5<<3)
#define _waktu(Jam, Menit) {Jam, Menit}
#define Aktif 1
#define TidakAktif 0

TabelMataPelajaran jadwalBelajar[150];
Waktu waktu;
File fileJadwal;
char buffer[21];

void setup() {
  Serial.begin(9600);
  Serial.println("Membaca file txt dari SDCard/kartu memori kedalam struct menggunakan Arduino");
  Serial.println("(Aplikasi Bel Sekolah)");
  Serial.println("https://www.project.semesin.com");
}

void loop() {
  if (!SD.begin(53))
  {
    Serial.println("Gagal memulai kartu memori!");
  }
  else
  {
    if (!SD.exists("Jadwal.txt"))
    {
      Serial.println("file Jadwal.txt tidak ditemukan");
    }
    else
    {
      char c;
      byte index;
      String str;
      fileJadwal = SD.open("Jadwal.txt", FILE_READ);
      while(1)
      {
        c = fileJadwal.peek();
        if(c == -1)
        {
          break;
        }
        else if(c == '/')
        {
          while(fileJadwal.read() != '\n');
          continue;
        }
        else if((c == '\r') || (c == '\n') || (c == '\t') || (c == ' '))
        {
          fileJadwal.read();
          continue;
        }
        jadwalBelajar[index].aktif = ambilCSVAktif(fileJadwal);
        ambilCSVWaktu(&jadwalBelajar[index].waktu.jam,&jadwalBelajar[index].waktu.menit, fileJadwal);
        jadwalBelajar[index].hariAktif = ambilCSVHari(fileJadwal);
        jadwalBelajar[index].mingguAktif = ambilCSVMinggu(fileJadwal);
        jadwalBelajar[index].kegiatan = ambilCSVKegiatan(fileJadwal);

        copyFlashString(buffer, &Aktifasi[jadwalBelajar[index].aktif][0]);
        Serial.print(buffer);
        Serial.print('\t');
        if(jadwalBelajar[index].waktu.jam < 10) Serial.print('0');
        Serial.print(jadwalBelajar[index].waktu.jam);
        Serial.print(':');
        if(jadwalBelajar[index].waktu.menit < 10) Serial.print('0');
        Serial.print(jadwalBelajar[index].waktu.menit);
        Serial.print('\t');
        Serial.print(jadwalBelajar[index].hariAktif,HEX);
        Serial.print('\t');
        Serial.print(jadwalBelajar[index].mingguAktif,HEX);
        Serial.print('\t');
        copyFlashString(buffer, &kegiatan[jadwalBelajar[index].kegiatan][0]);
        Serial.println(buffer);
      }
      fileJadwal.close();
    }
  }

  while(1);//***
}
byte ambilCSVAktif(File file)
{
  String str = ambilCSVDariFile(file);

  for(byte i=0;i<sizeof(Aktifasi)/sizeof(Aktifasi[0]);i++)
  {
    copyFlashString(buffer, &Aktifasi[i][0]);
    if(str.equalsIgnoreCase((String)buffer))
    {
      return i;
    }
  }
}
void ambilCSVWaktu(byte* jam, byte* menit, File file)
{
  String str = ambilCSVDariFile(file);
  byte pos1 = str.indexOf(':');
  *jam = str.substring(0,pos1).toInt();
  *menit = str.substring(pos1+1).toInt();
}
byte ambilCSVHari(File file)
{
  String str = ambilCSVDariFile(file);
  for(byte i=0;i<sizeof(namaHari)/sizeof(namaHari[0]);i++)
  {
    copyFlashString(buffer, &namaHari[i][0]);
    if(str.equalsIgnoreCase((String)buffer))
    {
      return 1<<(7-i);
    }
  }
  byte dataHari = 0;
  byte shift = 0x80;
  byte hari[7];

  ambilCSVDariString(hari, str);
  for(byte i=0;i<sizeof(hari);i++)
  {
    if(hari[i])
    {
      dataHari += shift;
    }
    shift >>= 1;

  }
  return dataHari;
}

byte ambilCSVMinggu(File file)
{
  byte dataMinggu = 0;
  byte shift = 0x80;
  byte minggu[5];
  String str = ambilCSVDariFile(file);

  ambilCSVDariString(minggu, str);
  for(byte i=0;i<sizeof(minggu);i++)
  {
    if(minggu[i])
    {
      dataMinggu += shift;
    }
    shift >>= 1;
  }
  return dataMinggu;
}

byte ambilCSVKegiatan(File file)
{
  String str = ambilCSVDariFile(file);
  for(byte i=0;i<sizeof(kegiatan)/sizeof(kegiatan[0]);i++)
  {
    copyFlashString(buffer, &kegiatan[i][0]);
    if(str.equalsIgnoreCase((String)buffer))
    {
      return i;
    }
  }
}
String ambilCSVDariFile(File file)
{
  String str = "";
  char terminator = ',';

  while(1)
  {
    char c = file.peek();
    if(c == '{')
    {
      terminator = '}';
      file.read();
    }
    else if(((c != terminator) && (c != '\r')))
    {
      str += (char)file.read();
    }
    else
    {
      file.read();
      if(terminator == '}')
      {
        terminator = ',';
      }
      else if((terminator == ',') || (c == '\r'))
      {
        break;
      }
    }
  }
  str.trim();
  return str;
}
void copyFlashString(char* buf, const char* alamat)
{
  char c;
  while(c = pgm_read_byte(alamat++))
  {
    *buf++ = c;
  }
  *buf = 0;
}
void ambilCSVDariString(byte *minggu, String str)
{
  while(1)
  {
    int pos = str.indexOf(',');
    *minggu++ = str.substring(0,pos).toInt();
    if(pos == -1)
    {
      break;
    }
    str = str.substring(pos+1);
  }
}

contok keluaran serial monitor:

Contoh file jadwal.txt:
Jadwal.txt

Bel sekolah bluetooth dengan kontrol android : disini

Bel Sekolah menggunakan tabel database fleksibel berbasis Arduino

Asep Kurniawan

Bel sekolah digital dimanfaatkan untuk menentukan waktu pertukaran kegiatan di sekolah-sekolah. Jadwal untuk sebuah sekolah berbeda dengan sekolah lainnya, baik perbedaan tingkat sekolah maupun zona waktunya. Selain itu terdapat juga perbedaan jadwal untuk masing masing hari, seperti senin pertama setiap bulan untuk upacara dan hari lainnya yang mempunyai kekhususan waktu. Bel sekolah digital berbasis arduino atau mikrokontroller lain memiliki kemampuan penjadwalan jam pelajaran tersebut. selain itu bel sekolah digital arduino juga mudah dalam pengembangan nantinya.

Dalam perancangan bel sekolah arduino ini dibatasi hanya sampai pengaplikasian tabel database arduino fleksibel yang bisa disesuaikan dengan kebutuhan. Bel sekolah berbasis arduino ini hanya berupa penerapan dasar saja yang bisa dikombinasikan dengan aplikasi Bel Sekolah fungsional lainnya.

Untuk pengembangannya bisa saja perangkat bel sekolah otomatis berbasis arduino ini ditambahkan sistem entri data dari bluetooth, wifi, PC dll. juga bisa ditambahkan sistem output multimedia seperti alarm, suara, running text, DMD dan lain-lain.

Kelebihan perancangan ini adalah:

  1. Tabel database jadwal fleksibel
  2. Pembacaan RTC dengan interupsi sehingga menghemat resource
  3. Pemanfaatan sleep mode

Komponen yang digunakan:

  1. Arduino Uno
  2. RTC DS3231

berikut skema / rangkaian bel sekolah dengan arduino:

dan program/sketch Arduino:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
#include <DS3232RTC.h>
#include <avr/sleep.h>

#define SQWPin 12

struct Waktu
{
  byte jam;
  byte menit;
};

struct TabelMataPelajaran
{
  byte aktif;
  Waktu waktu;
  byte hariAktif;
  byte mingguAktif;
  byte kegiatan;
};

enum _kegiatan
{
  JamPelajaran1,
  JamPelajaran2,
  JamPelajaran3,
  JamPelajaran4,
  JamPelajaran5,
  JamPelajaran6,
  JamPelajaran7,
  JamPelajaran8,
  JamPelajaran9,
  JamPelajaran10,
  JamPelajaran11,
  JamPelajaran12,
  JamPelajaran13,
  JamPelajaran14,
  JamPelajaran15,
  Masuk,
  Upacara,
  Istirahat,
  SelesaiIstirahat,
  Kepramukaan,
  Khusus,
  Pulang,
  PulangJumat,
  PulangSabtu
};

volatile bool interupsiDetik;
byte indexMataPelajaran;

#define hariAktifSenin 1<<6
#define hariAktifSelasa 1<<5
#define hariAktifRabu 1<<4
#define hariAktifKamis 1<<3
#define hariAktifJumat 1<<2
#define hariAktifSabtu 1<<1
#define hariAktifMinggu 1<<7

String namaHari[] = {"Minggu","Senin","Selasa","Rabu","Kamis","Jum;at","Sabtu"};
#define _hariAktif(Sen,Sel,Rab,Kam,Jum,Sab,Mgu) (Mgu<<7)|(Sen<<6)|(Sel<<5)|(Rab<<4)|(Kam<<3)|(Jum<<2)|(Sab<<1)
#define _mingguAktif(Mgu1,Mgu2,Mgu3,Mgu4,Mgu5) (Mgu1<<7)|(Mgu2<<6)|(Mgu3<<5)|(Mgu4<<4)|(Mgu5<<3)
#define _waktu(Jam, Menit) {Jam, Menit}
#define Aktif 1
#define TidakAktif 0



TabelMataPelajaran jadwalBelajar[35];
Waktu waktu;
tmElements_t tm;

void setup() {
  byte i = 0;

  //Senin
  jadwalBelajar[i++] = {Aktif, _waktu(  6, 45 ), hariAktifSenin,            _mingguAktif(1,0,0,0,0), Upacara};
  jadwalBelajar[i++] = {Aktif, _waktu(  6, 45 ), hariAktifSenin,            _mingguAktif(0,1,1,1,1), JamPelajaran1};
  jadwalBelajar[i++] = {Aktif, _waktu(  6, 45 ), _hariAktif(0,1,1,1,1,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran1};

  jadwalBelajar[i++] = {Aktif, _waktu(  7, 30 ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran2};
  jadwalBelajar[i++] = {Aktif, _waktu(  8, 15 ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran3};
  jadwalBelajar[i++] = {Aktif, _waktu(  9, 0  ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran4};
  jadwalBelajar[i++] = {Aktif, _waktu(  9, 45 ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), Istirahat};
  jadwalBelajar[i++] = {Aktif, _waktu( 10, 15 ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran5};
  jadwalBelajar[i++] = {Aktif, _waktu( 11, 0  ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran6};
  jadwalBelajar[i++] = {Aktif, _waktu( 11, 45 ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), Istirahat};
  jadwalBelajar[i++] = {Aktif, _waktu( 12, 30 ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran7};
  jadwalBelajar[i++] = {Aktif, _waktu( 13, 15 ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran8};

  jadwalBelajar[i++] = {Aktif, _waktu( 14, 0  ), _hariAktif(1,1,1,0,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran9};
  jadwalBelajar[i++] = {Aktif, _waktu( 14, 45 ), _hariAktif(1,1,1,0,0,0,0), _mingguAktif(1,1,1,1,1), JamPelajaran10};

  jadwalBelajar[i++] = {Aktif, _waktu( 14, 0  ), hariAktifKamis,            _mingguAktif(1,1,1,1,1), Kepramukaan};
  jadwalBelajar[i++] = {Aktif, _waktu( 14, 45 ), hariAktifKamis,            _mingguAktif(1,1,1,1,1), Khusus};

  jadwalBelajar[i++] = {Aktif, _waktu( 15, 30 ), _hariAktif(1,1,1,1,0,0,0), _mingguAktif(1,1,1,1,1), Pulang};

  jadwalBelajar[i++] = {Aktif, _waktu(  7, 25 ), hariAktifJumat,            _mingguAktif(1,1,1,1,1), JamPelajaran2};
  jadwalBelajar[i++] = {Aktif, _waktu(  8, 5  ), hariAktifJumat,            _mingguAktif(1,1,1,1,1), JamPelajaran3};
  jadwalBelajar[i++] = {Aktif, _waktu(  8, 45 ), hariAktifJumat,            _mingguAktif(1,1,1,1,1), JamPelajaran4};
  jadwalBelajar[i++] = {Aktif, _waktu(  9, 25 ), hariAktifJumat,            _mingguAktif(1,1,1,1,1), Istirahat};
  jadwalBelajar[i++] = {Aktif, _waktu(  9, 55 ), hariAktifJumat,            _mingguAktif(1,1,1,1,1), JamPelajaran5};
  jadwalBelajar[i++] = {Aktif, _waktu( 10, 35 ), hariAktifJumat,            _mingguAktif(1,1,1,1,1), JamPelajaran6};
  jadwalBelajar[i++] = {Aktif, _waktu( 11, 15 ), hariAktifJumat,            _mingguAktif(1,1,1,1,1), PulangJumat};

  indexMataPelajaran = i;

  Serial.begin(9600);
  Serial.println("Bel Sekolah menggunakan tabel database flexibel berbaasis Arduino");
  Serial.println("Bisa ditambahkan input bluetooth, wifi, PC, komputer dll");
  Serial.println("Bisa ditambahkan output multimedia seperti suara, alarm, running text, dmd dll");
  Serial.println("https://www.project.semesin.com");

  byte ControlRegister;
  RTC.readRTC(0x0E,&ControlRegister,1);
  ControlRegister &= ~(0x07<<2);
  RTC.writeRTC(0x0E, &ControlRegister,1);

  *digitalPinToPCMSK(SQWPin) |= bit (digitalPinToPCMSKbit(SQWPin));
  PCIFR  |= bit (digitalPinToPCICRbit(SQWPin));
  PCICR  |= bit (digitalPinToPCICRbit(SQWPin));

  set_sleep_mode(SLEEP_MODE_PWR_DOWN);
  sleep_enable();

////Set waktu sekali saja
//  tm.Day = 1;
//  tm.Month = 4;
//  tm.Year = CalendarYrToTm(2018);
//  tm.Hour = 15;
//  tm.Minute = 24;
//  tm.Second = 00;
//
//  time_t t = makeTime(tm);
//  tm.Wday = dayOfWeek(t);
//  RTC.write(tm);
//  TampilkanWaktu();
}

ISR (PCINT0_vect)
{
  if(digitalRead(SQWPin))
  {
    interupsiDetik = true;
  }
}

void loop() {


  if(interupsiDetik)
  {
    interupsiDetik = false;
    RTC.read(tm);

    if(tm.Second == 0)
    {
      TampilkanWaktu();//***

      byte hariKeDiTanggal1 = (((tm.Wday + 8)  - (tm.Day % 7)) % 7);
      byte SeninKe = ((tm.Day + 7 - hariKeDiTanggal1) / 7);
      byte mingguKe = ((tm.Day + 8 - hariKeDiTanggal1) / 7) + 1;

      for(byte i=0; i<indexMataPelajaran ;i++)
      {
        if(jadwalBelajar[i].aktif)
        {
          if((jadwalBelajar[i].waktu.jam == tm.Hour) &&
          (jadwalBelajar[i].waktu.menit == tm.Minute) &&
          (jadwalBelajar[i].hariAktif & (1<<(8-tm.Wday))) &&
          (jadwalBelajar[i].mingguAktif & (1<<(8-SeninKe))))
          {
            TampilkanWaktu();
            //Bisa ditambahkan sistem output
            switch(jadwalBelajar[i].kegiatan)
            {
              case JamPelajaran1:
                Serial.println("Jam Pelajaran 1");
                break;
              case JamPelajaran2:
                Serial.println("Jam Pelajaran 2");
                break;
              case JamPelajaran3:
                Serial.println("Jam Pelajaran 3");
                break;
              case JamPelajaran4:
                Serial.println("Jam Pelajaran 4");
                break;
              case JamPelajaran5:
                Serial.println("Jam Pelajaran 5");
                break;
              case JamPelajaran6:
                Serial.println("Jam Pelajaran 6");
                break;
              case JamPelajaran7:
                Serial.println("Jam Pelajaran 7");
                break;
              case JamPelajaran8:
                Serial.println("Jam Pelajaran 8");
                break;
              case JamPelajaran9:
                Serial.println("Jam Pelajaran 9");
                break;
              case JamPelajaran10:
                Serial.println("Jam Pelajaran 10");
                break;
              case JamPelajaran11:
                Serial.println("Jam Pelajaran 11");
                break;
              case JamPelajaran12:
                Serial.println("Jam Pelajaran 12");
                break;
              case JamPelajaran13:
                Serial.println("Jam Pelajaran 13");
                break;
              case JamPelajaran14:
                Serial.println("Jam Pelajaran 14");
                break;
              case JamPelajaran15:
                Serial.println("Jam Pelajaran 15");
                break;
              case Masuk:
                Serial.println("Masuk");
                break;
              case Upacara:
                Serial.println("Upacara");
                break;
              case Istirahat:
                Serial.println("Istirahat");
                break;
              case SelesaiIstirahat:
                Serial.println("Selesai istirahat");
                break;
              case Kepramukaan:
                Serial.println("Kepramukaan");
                break;
              case Khusus:
                Serial.println("Khusus");
                break;
              case Pulang:
                Serial.println("Jam pelajaran telah selesai, sampai jumpa esok hari");
                break;
              case PulangJumat:
                Serial.println("Jam pelajaran telah selesai, sampai jumpa minggu depan");
                break;
              case PulangSabtu:
                Serial.println("Jam pelajaran telah selesai, sampai jumpa minggu depan");
                break;
              default:
                Serial.println("Lainnya");
                break;
            }
          }
        }
      }
    }
  }
  delay(100);//Selesaikan Serial nge print, hapus saja jika tidak diperlukan
  sleep_mode();
}
void TampilkanWaktu()
{
  Serial.print("Waktu = ");
  print2digits(tm.Hour);
  Serial.write(':');
  print2digits(tm.Minute);
  Serial.write(':');
  print2digits(tm.Second);
  Serial.print(", Tanggal = ");
  Serial.print(namaHari[tm.Wday-1]);
  Serial.write(' ');
  Serial.print(tm.Day);
  Serial.write('/');
  Serial.print(tm.Month);
  Serial.write('/');
  Serial.print(tmYearToCalendar(tm.Year));
  Serial.println();
}

void print2digits(int number) {
  if (number >= 0 && number < 10) {
    Serial.write('0');
  }
  Serial.print(number);
}

contoh Bel Sekolah Arduino Uno dengan output modul mini MP3 DFPlayer (library DFPlayer_Mini_Mp3.h) dan software serial : Bel_Sekolah_tanpa_interupsi.ino

Bel sekolah bluetooth dengan kontrol android : disini
