Keypad (dalam konteks arduino) sama halnya dengan keypad pada handphone lawas (tuts) yang terdiri dari setidaknya 12 tombol berupa angka 0 hingga 9 serta karakter * dan karakter #. Untuk menuliskan karakter huruf, maka tuts keypad harus ditekan beberapa kali hingga karakter yang diinginkan muncul.

String / text terdiri atas karakter-karakter penyusunnya, penggunaan keypad 3×4 (numerik) membutuhkan trik khusus dan terdapat bermacam-macam metode, dalam contoh ini menggunakan metode entry deret.

aturan pemakaian umum:

1. Masing-masing tuts memiliki beberapa karakter, untuk memilih karakter maka tuts yang sama ditekan berulang-ulang hingga karakter yang diinginkan tampil.
2. Jika tuts/tombol tidak ditekan selama 3 detik, maka karakter sebelumnya dimasukkan dalam memory dan sistem lanjut ke karakter berikutnya.
3. Jika tuts yang ditekan berbeda dengan tuts sebelumnya, maka karakter terakhir akan dimasukkan dalam memory.
4. tuts * berfungsi untuk menghapus karakter terakhir
5. jika tuts * pada saat belum ada karakter yang dimasukkan, maka sistem akan kembali ke sistem normal (dalam contoh ini kembali ke keadaan awal).
6. tuts # berfungsi seperti ‘enter’ untuk menyimpan string dan kembali ke sistem normal (dalam contoh ini kembali ke keadaan awal).

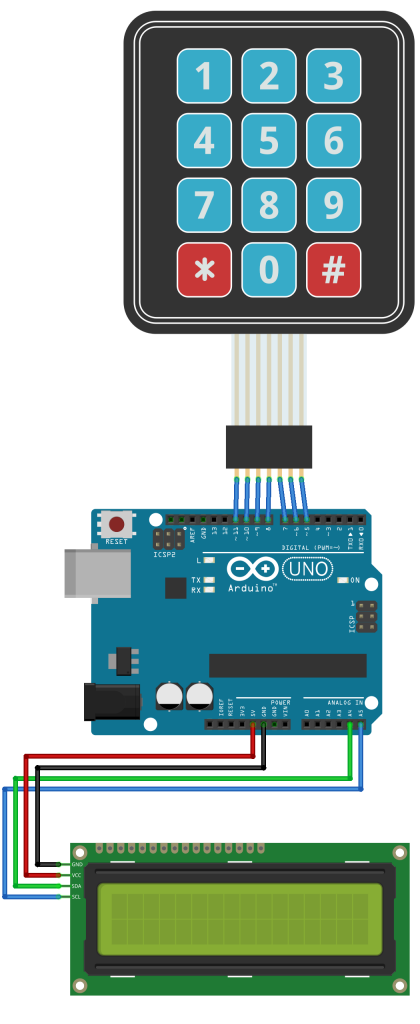

skema pemanfaatan keypad sebagai entry teks:

koding/sketch masukan keypad sebagai string / teks :

#define periodaKeypad         3000

#include <LiquidCrystal_I2C.h>
#include <Keypad.h>

LiquidCrystal_I2C lcd(0x3F, 16, 2);

const byte ROWS = 4;
const byte COLS = 3;
char keys[ROWS][COLS] = {
  {'1', '2', '3'},
  {'4', '5', '6'},
  {'7', '8', '9'},
  {'*', '0', '#'}
};
byte rowPins[ROWS] = {11, 10, 9, 8};
byte colPins[COLS] = {7, 6, 5};
Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );


char pad[11][11] = {
  "0 ",
  "1?!*#:=/+-",
  "2AaBbCc",
  "3DdEeFf",
  "4GgHhIi",
  "5JjKkLl",
  "6MmNnOo",
  "7PpQqRrSs",
  "8TtUuVvWw",
  "9XxYyZz",
};

byte padCounter;
char padChar;
bool padDitekan;
byte charCounter;
byte keySebelumnya;
char bufferKeypad[17];
char *bufferKeypadPtr;

long millisKeypad;

void setup() {
  Serial.begin(9600);
  Serial.println(F("Input string malalui keypad menggunakan arduino"));
  Serial.println(F("https://www.project.semesin.com"));
  Serial.println();

  Wire.begin();
  Wire.beginTransmission(0x3F);
  if (Wire.endTransmission())
  {
    lcd = LiquidCrystal_I2C(0x27, 16, 2);
  }
  lcd.begin();

  resetInput();
}

void loop() {
  char key = keypad.getKey();

  if (key) {
    switch (key)
    {
      case '0':
      case '1':
      case '2':
      case '3':
      case '4':
      case '5':
      case '6':
      case '7':
      case '8':
      case '9':

        millisKeypad = millis() + periodaKeypad;
        if ((key == keySebelumnya) || (keySebelumnya == 0))
        {
          padChar = pad[key - '0'][charCounter];
          keySebelumnya = key;
        }
        else if ((padDitekan) && (padCounter < sizeof(bufferKeypad) - 1))
        {
          *bufferKeypadPtr++ = padChar;
          keySebelumnya = key;
          charCounter = 0;
          padCounter++;
          padChar = pad[key - '0'][charCounter];
        }

        padDitekan = true;

        lcd.setCursor(padCounter, 1);
        lcd.print(padChar);
        lcd.setCursor(padCounter, 1);

        charCounter++;
        if (!pad[key - '0'][charCounter])
        {
          charCounter = 0;
        }
        break;

      case '*':
        if (padCounter)
        {
          if (keySebelumnya)
          {
            keySebelumnya = 0;
          }
          lcd.setCursor(padCounter, 1);
          lcd.print(' ');
          charCounter = 0;
          padCounter--;
          bufferKeypadPtr--;
          padChar = *bufferKeypadPtr;

          lcd.setCursor(padCounter, 1);
        }
        else
        {
          resetInput();
        }
        break;
      case '#':
        if ((padDitekan) && (padCounter < sizeof(bufferKeypad) - 1))
        {
          *bufferKeypadPtr++ = padChar;
        }
        *bufferKeypadPtr = 0;

        Serial.print("String input = ");
        Serial.println(bufferKeypad);

        lcd.clear();
        lcd.noBlink();
        lcd.setCursor(0, 0);
        lcd.print("String input = ");
        lcd.setCursor(0, 1);
        lcd.print(bufferKeypad);
        delay(3000);

        resetInput();
        break;
    }
  }

  if ((padDitekan) && (padCounter < sizeof(bufferKeypad) - 1))
  {
    if (millisKeypad < millis())
    {
      *bufferKeypadPtr++ = padChar;
      keySebelumnya = key;
      charCounter = 0;
      padCounter++;
      padDitekan = false;

      lcd.setCursor(padCounter, 1);
      lcd.print(' ');
      lcd.setCursor(padCounter, 1);
    }
  }
}

void resetInput()
{
  bufferKeypadPtr = bufferKeypad;
  charCounter = 0;
  padCounter = 0;
  keySebelumnya = 0;
  padDitekan = false;

  lcd.clear();
  lcd.print("Masukkan string");
  lcd.setCursor(padCounter, 1);
  lcd.blink();
}

library entry teks melalui keypad berbasis arduino :
LiquidCrystal-I2C.zip
Keypad.zip

Keypad untuk arduino terdiri atas numerik 0-9 serta ‘*’ dan ‘#’ berfungsi sebagai input bagi arduino. Arduino membaca keypad (type membrane) dengan metode scanning 7 kabel (untuk keypad 3×4), atau adc satu kabel. Dengan menggunakan library keypad, nilai input yang diterima arduino sudah berupa karakter ‘0’ – ‘9’, ‘*’ dan ‘#’, nilai ini bisa baca langsung sebagai perintah seperti contoh berikut ”


void loop(){
  char key = keypad.getKey();

  if (key){
    Serial.println(key);
    switch(key)
    {
      case '0':
        digitalWrite(2, HIGH);
        break;
      case '1':
        digitalWrite(3, HIGH);
        break;
      case '*'://reset
        digitalWrite(2, LOW);
        digitalWrite(3, LOW);
        break;
    }
  }
}

Input deret angka

Supaya keypad berfungsi sebagai input nilai angka (misal 0-1000) seperti untuk keperluan input variabel ‘setting batas sensor analog’, maka keypad dibaca beberapa kali dengan ketentuan:

• karakter ‘0’ – ‘9’ sebagai input numerik
• karakter ‘*’ berfungsi sebagai reset (kembali ke 0)
• karakter ‘#’ berfungsi sebagai enter layaknya keybboard laptop dan menyimpan pembacaan keypad sebagai nilai variabel

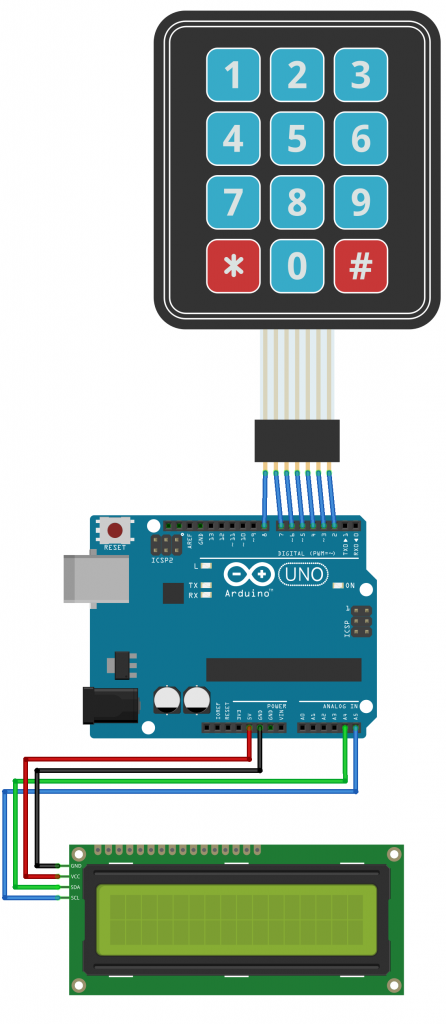

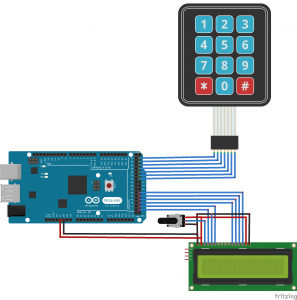

berikut skema yang digunakan untuk pembacaan keypad dengan arduino:

koding input nilai variabel dari keypad :

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <Keypad.h>

const byte ROWS = 4;
const byte COLS = 3;
char keys[ROWS][COLS] = {
  {'1', '2', '3'},
  {'4', '5', '6'},
  {'7', '8', '9'},
  {'*', '0', '#'}
};
byte rowPins[ROWS] = {8, 7, 6, 5};
byte colPins[COLS] = {4, 3, 2};

Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );
LiquidCrystal_I2C lcd(0x3F, 16, 2);//coba juga 0x27

char stringAngka[17];
int indexKeypad = 0;

void setup() {
  Serial.begin(9600);
  Serial.println("Input angka menggunakan keypad");
  Serial.println("https://www.project.semesin.com/");
  Serial.println();

  Wire.begin();
  Wire.beginTransmission(0x3F);
  if (Wire.endTransmission())
  {
    lcd = LiquidCrystal_I2C(0x27, 16, 2);
  }
  lcd.begin();
  lcd.backlight();
  lcd.print("Input angka");
}

void loop() {


  char key = keypad.getKey();

  if (key) {
    Serial.println(key);
    switch (key)
    {
      case '0':
      case '1':
      case '2':
      case '3':
      case '4':
      case '5':
      case '6':
      case '7':
      case '8':
      case '9':
        if (!indexKeypad)
        {
          lcd.clear();
        }
        stringAngka[indexKeypad++] = key;
        lcd.print(key);
        break;
      case '*'://reset
        lcd.clear();
        indexKeypad = 0;
        break;
      case '#':
        stringAngka[indexKeypad] = 0;
        lcd.setCursor(0, 1);

        int nilaiAngka = atoi(stringAngka);
        lcd.print(nilaiAngka);

        indexKeypad = 0;
        break;
    }
  }
}

contoh penggunaan keypad sebagai masukan variabel integer:

Aplikasi menu arduino memang menarik namun tidak mudah untuk dibuat. Arduino menggunakan menu merupakan aplikasi yang menampilkan sejumlah pilihan sehingga pengguna bisa memilih/merubah pilihannya.

Menu interaktif lebih cocok digunakan apabila sejumlah pilihan tidak bisa ditampilkan dalam satu halaman. Misalnya menampilkan menu pada LCD karakter 16×2 yang hanya bisa menampung 16 karakter setiap barisnya.

Salah satu menu yang sering digunakan adalah menu-menu makanan dan minuman pada penerapan restoran yang menggunakan sistem digital terkoneksi.

Kelebihan Menu I2C LCD Arduino ini adalah:

1. Tampilan interaktif bergilir setiap 1 detik dan tampil 5 detik ketika hendak dipilih.
2. Menggunakan keypad 4×4 sehingga lebih lega.

Video menu interaktif arduino:

Dalam perancangan berbasis arduino ini digunakan komponen berikut :

1. Arduino Uno
2. LCD 1602 + I2C
3. Keypad 4×4

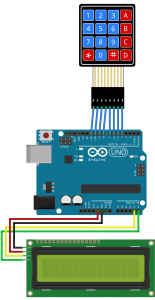

skema menu arduino LCD dan keypad:

koding/sketch menu keypad arduino:

#include <LiquidCrystal_I2C.h>
#include <Keypad.h>

const byte ROWS = 4; //four rows
const byte COLS = 4; //three columns
char keys[ROWS][COLS] = {
  {'1', '2', '3', 'A'},
  {'4', '5', '6', 'B'},
  {'7', '8', '9', 'C'},
  {'*', '0', '#', 'D'}
};
byte rowPins[ROWS] = {4, 5, 6, 7};
byte colPins[COLS] = {8, 9, 10, 11};

Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

LiquidCrystal_I2C lcd(0x3F, 16, 2);

struct daftarMenu {
  char strMenu[17];
  uint32_t harga;
  bool pilihan;
};

char menuUtama[][17] = {
  "0..9 - Pilih    ",
  "* - Pilih       ",
  "# - Batal       ",
  "A - Makanan     ",
  "B - Minuman     ",
  "C - Total/Pesan ",
  "D - Batal       ",
};
daftarMenu menuMakanan[] = {
  {"1 Nasi Goreng   ", 13000L, false},
  {"2 Mie Goreng    ", 8000L, false},
  {"3 Bihun Goreng  ", 8000L, false},
  {"4 Mie Rebus     ", 6000L, false},
  {"5 Gado-gado     ", 13000L, false},
  {"6 Soto Padang   ", 15000L, false},
  {"7 Sate Padang   ", 18000L, false},
};
daftarMenu menuMinuman[] = {
  {"1 Es Campur     ", 6000L, false},
  {"2 Es Tebak      ", 7500L, false},
  {"3 Es Kosong     ", 2000L, false},
  {"4 Jus Jeruk     ", 6000L, false},
  {"5 Jus Pokat     ", 6500L, false},
  {"6 Kopi          ", 4000L, false},
  {"7 Teh Panas     ", 4000L, false},
  {"8 Teh Telur     ", 8000L, false},
};

int8_t indexMenu = -1;
byte menuLevel = 0;
byte menuLevelSebelumnya = -1;

enum ModeMenu {
  modeMenuMakanan,
  modeMenuMinuman,
};
ModeMenu modeMenu;
#define standarWaktuTampil  1000L
#define LihatWaktuTampil    5000L
#define jumlahMakanan       sizeof(menuMakanan)/sizeof(menuMakanan[0])
#define jumlahMinuman       sizeof(menuMinuman)/sizeof(menuMinuman[0])

uint16_t waktuTampil;
unsigned long millisMulai;

void setup()
{
  Serial.begin(9600);
  Serial.println("Menu LCD Arduino dengan keypad");
  Serial.println("https://www.project.semesin.com/");

  Wire.begin();
  Wire.beginTransmission(0x3F);
  if (Wire.endTransmission())
  {
    lcd = LiquidCrystal_I2C(0x27, 16, 2);
  }
  lcd.begin ();
  lcd.backlight();
  //  tampilanDepan();
  millisMulai = millis();
  resetPilihan();
}

void loop()
{
  char key = keypad.getKey();

  if (key) {
    Serial.println(key);
    switch (key)
    {
      case 'A':
        menuLevel = 1;
        indexMenu = -1;
        modeMenu = modeMenuMakanan;
        break;
      case 'B':
        menuLevel = 1;
        indexMenu = -1;
        modeMenu = modeMenuMinuman;
        break;
      case 'C':
        menuLevel = 2;
        updateMenu();
        break;
      case 'D':
        resetPilihan();
        menuLevel = 0;
        indexMenu = -1;
        updateMenu();
        break;
      case '*':
        if (menuLevel == 2)
        {
          pesananMasuk();
        }
        else
        {
          if (waktuTampil == LihatWaktuTampil)
          {
            if (modeMenu == modeMenuMakanan)
            {
              menuMakanan[indexMenu].pilihan = true;
            }
            else if (modeMenu == modeMenuMinuman)
            {
              menuMinuman[indexMenu].pilihan = true;
            }
            updateMenu();
          }
          else
          {
            waktuTampil = LihatWaktuTampil;
            millisMulai = millis();
          }
        }
        break;
      case '#':
        if (menuLevel == 2)
        {
          menuLevel = 1;
        }
        else
        {
          if (waktuTampil == LihatWaktuTampil)
          {
            if (modeMenu == modeMenuMakanan)
            {
              menuMakanan[indexMenu].pilihan = false;
            }
            else if (modeMenu == modeMenuMinuman)
            {
              menuMinuman[indexMenu].pilihan = false;
            }
            updateMenu();
          }
          else
          {
            waktuTampil = LihatWaktuTampil;
            millisMulai = millis();
          }
        }
        break;
      default:
        indexMenu = key - '1';
        updateMenu();
        millisMulai = millis();
        waktuTampil = LihatWaktuTampil;
        break;
    }
  }

  if (millis() - millisMulai > waktuTampil)
  {
    millisMulai = millis();
    waktuTampil = standarWaktuTampil;
    indexMenu++;
    updateMenu();
    menuLevelSebelumnya = menuLevel;
  }
}
void pesananMasuk()
{
  //Aksi pesanan masuk
  lcd.setCursor(0, 0);
  lcd.println("  Terima Kasih  ");
  lcd.setCursor(0, 1);
  lcd.println("Silahkan tunggu ");
  delay(3000);
  Serial.println("Pesanan masuk!!!");
  menuLevel = 0;
  indexMenu = -1;
}
void updateMenu()
{
  if (menuLevel == 0)
  {
    if (indexMenu == sizeof(menuUtama) / sizeof(menuUtama[0]))
    {
      indexMenu = 0;
    }
    if (menuLevelSebelumnya != menuLevel)
    {
      lcd.clear();
      lcd.print("Selamat Datang");
    }
    tampilMenuUtama(indexMenu);
  }
  else if (menuLevel == 2)
  {
    lcd.setCursor(0, 0);
    lcd.print("Rp. ");
    formatStrHarga(totalPilihan());
    lcd.setCursor(0, 1);
    lcd.print("* Ya   # kembali");
  }
  else if (modeMenu == modeMenuMakanan)
  {
    if (indexMenu >= jumlahMakanan)
    {
      indexMenu = 0;
    }
    tampilMenuMakanan(indexMenu);
  }
  else if (modeMenu == modeMenuMinuman)
  {
    if (indexMenu >= jumlahMinuman)
    {
      indexMenu = 0;
    }
    tampilMenuMinuman(indexMenu);
  }
}
void resetPilihan()
{
  for (byte i = 0; i < jumlahMakanan; i++)
  {
    menuMakanan[i].pilihan = false;
  }
  for (byte i = 0; i < jumlahMinuman; i++)
  {
    menuMinuman[i].pilihan = false;
  }
}
uint32_t totalPilihan()
{
  uint32_t total = 0;
  for (byte i = 0; i < jumlahMakanan; i++)
  {
    if (menuMakanan[i].pilihan)
    {
      total += menuMakanan[i].harga;
    }
  }
  for (byte i = 0; i < jumlahMinuman; i++)
  {
    if (menuMinuman[i].pilihan)
    {
      total += menuMinuman[i].harga;
    }
  }
  return total;
}
void tampilMenuUtama(byte index)
{
  lcd.setCursor(0, 1);
  lcd.print(menuUtama[index]);
}
void tampilMenuMakanan(byte index)
{
  lcd.setCursor(0, 0);
  lcd.print(menuMakanan[index].strMenu);
  lcd.setCursor(0, 1);
  lcd.print("Rp. ");
  formatStrHarga(menuMakanan[index].harga);
  if (menuMakanan[index].pilihan)
  {
    lcd.setCursor(15, 1);
    lcd.print("*");
  }
}
void tampilMenuMinuman(byte index)
{
  lcd.setCursor(0, 0);
  lcd.print(menuMinuman[index].strMenu);
  lcd.setCursor(0, 1);
  lcd.print("Rp. ");
  formatStrHarga(menuMinuman[index].harga);
  if (menuMinuman[index].pilihan)
  {
    lcd.setCursor(15, 1);
    lcd.print("*");
  }
}
void formatStrHarga(uint32_t harga)
{
  String strHarga = String(harga);
  uint8_t panjangStr = strHarga.length();
  uint8_t offset = 3 - (panjangStr % 3);
  for (byte i = 0; i < strHarga.length(); i++)
  {
    lcd.print(strHarga[i]);
    if (!((strHarga.length() + i - offset + 1) % 3))
    {
      if (i != strHarga.length() - 1)
      {
        lcd.print('.');
      }
    }
  }
  for (byte i = 0; i < 16 - 5 - strHarga.length(); i++)
  {
    lcd.print(' ');
  }
}

Library:

• LiquidCrystal-I2C.zip
• Keypad.zip
