Pengukuran panjang objek/benda bergerak dengan arduino

Asep Kurniawan

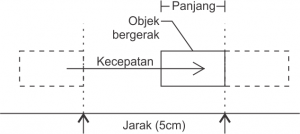

Prinsip kerja mengukur panjang benda bergerak  adalah dengan menghitung kecepatan benda tersebut kemudian dikalikan dengan waktu benda tersebut melewati sebuah titik.

Persamaan mencari panjang benda bergerak:
Panjang benda (m) = Kecepatan (m/s) x waktu lewat (dtk)

Mencari kecepatan benda menggunakan rumus:

Kecepatan (m/s) = jarak (m) / waktu tempuh (dtk)

Pengukuran waktu tempuh dimulai saat objek menyentuh sensor 1 dan berakhir saat objek menyentuh sensor 2. Dengan jarak sensor 1 dan 2 yang tetap, maka pembagian jarak sensor dengan waktu tempuh akan menghasilkan kecepatan.

Mengukur kecepatan benda dengan arduino membutuhkan respon/penanganan yang cepat. Untuk itu pengukuran kecepatan benda dengan arduino digunakan timer1 16-bit dengan prescale 1 (presisi maksimum 1/16juta detik).

Sedangkan guna mengukur panjang benda dengan arduino dibutuhkan data waktu benda melintasi satu titik. Waktu tempuh benda dihitung saat benda menyentuh sensor dan selesai saat benda meninggalkan sensor. Perkalian antara waktu ini dengan kecepatan benda akan diperoleh panjang benda tersebut.

Komponen yang digunakan untuk menentukan kecepatan objek dengan arduino:

  1. Arduino Uno
  2. Photo dioda 2 buah jarak 5 cm.
  3. IR LED 2 buah didepan photo dioda
  4. Resistor 100 ohm 2 buah

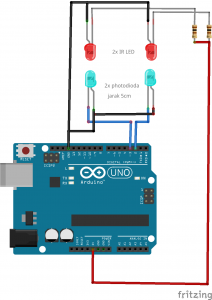

skema mengukur panjang benda dengan arduino:

sketch/program cara mencari panjang benda bergerak dengan arduino :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
#define sensor1 2
#define sensor2 3
#define jarakSensor 0.05 //meter
#define waktuTick 1/8000000 //detik
#define mpsKekmph 3.6

volatile uint16_t waktuA;
volatile uint16_t waktuB;
volatile uint16_t overFlowA;
volatile uint16_t overFlowB;
volatile uint16_t panjangA;
volatile uint16_t panjangB;
volatile uint16_t overflowTimer;
volatile bool dariA;
volatile bool dariB;
volatile bool sampaiA;
volatile bool sampaiB;
volatile bool lewatA;
volatile bool lewatB;

uint8_t maskSensor1;
uint8_t maskSensor2;
uint8_t *pinSensor1;
uint8_t *pinSensor2;

void setup() {
  Serial.begin(9600);
  Serial.println("Pengukuran panjang objek bergerak dengan Arduino");
  Serial.println("dan photo dioda menggunakan metode interupsi serta timer");
  Serial.println("https://www.project.semesin.com");

  pinMode(sensor1, INPUT_PULLUP);
  pinMode(sensor2, INPUT_PULLUP);

  maskSensor1  = digitalPinToBitMask(sensor1);
  pinSensor1 = portInputRegister(digitalPinToPort(sensor1));
  maskSensor2  = digitalPinToBitMask(sensor2);
  pinSensor2 = portInputRegister(digitalPinToPort(sensor2));

  EIFR |= _BV(INTF1) |_BV(INTF0);
  TIMSK1 |= _BV(TOIE1);
  TCCR1A = 0;

  attachInterrupt(digitalPinToInterrupt(sensor1), objekMelewatiA, CHANGE);
  attachInterrupt(digitalPinToInterrupt(sensor2), objekMelewatiB, CHANGE);
}

void loop() {
  double waktuSampai;
  double waktuLewat;
  double Kecepatan;
  double Panjang;
  if(dariA && sampaiB && lewatB)
  {
    waktuSampai = 1.0 * (double)waktuTick * ((uint32_t)waktuB + (overFlowB * 65535));
    waktuLewat = 1.0 * (double)waktuTick * ((uint32_t)panjangB + (overflowTimer * 65535));
    Kecepatan = 1.0 * jarakSensor / waktuSampai;
    Panjang = 1.0 * (waktuLewat - waktuSampai) * Kecepatan;

    Serial.print("Panjang = ");
    printDouble(Panjang, 6);
    Serial.println(" meter");
    Serial.print("Kecepatan = ");
    printDouble(Kecepatan, 6);
    Serial.print(" meter/detik (");
    printDouble(Kecepatan * mpsKekmph, 6);
    Serial.println(" km/jam) dari B ke A");
    dariA = false;
    sampaiB = false;
    lewatB = false;
  }
  else if(dariB && sampaiA && lewatA)
  {
    waktuSampai = 1.0 * (double)waktuTick * ((uint32_t)waktuA + (overFlowA * 65535));
    waktuLewat = 1.0 * (double)waktuTick * ((uint32_t)panjangA + (overflowTimer * 65535));
    Kecepatan = 1.0 * jarakSensor / waktuSampai;
    Panjang = 1.0 * (waktuLewat - waktuSampai) * Kecepatan;

    Serial.print("Panjang = ");
    printDouble(Panjang, 6);
    Serial.println(" meter");
    Serial.print("Kecepatan = ");
    printDouble(Kecepatan, 6);
    Serial.print(" meter/detik (");
    printDouble(Kecepatan * mpsKekmph, 6);
    Serial.println(" km/jam) dari A ke B");
    dariB = false;
    sampaiA = false;
    lewatA = false;
  }
  else if(dariA || dariB)
  {
    if(overflowTimer > 5000)
    {
      dariA = false;
      dariB = false;
      TCCR1B = 0;
      Serial.println("Terlalu lambat");
    }
  }
}

void objekMelewatiA()
{
  if(*pinSensor1 & maskSensor1)
  {
    if(dariB)
    {
      waktuA = TCNT1;
      overFlowA = overflowTimer;
      sampaiA = true;
    }
    else
    {
      TCNT1 = 0;
      TCCR1B = _BV(CS10);
      TIFR1 |= _BV(TOV1);
      overflowTimer = 0;
      dariA = true;
    }
  }
  else if(dariB && sampaiA)
  {
    panjangA = TCNT1;
    TCCR1B = 0;
    lewatA = true;
  }
  EIFR |= _BV(INTF0);
}
void objekMelewatiB()
{
  if(*pinSensor2 & maskSensor2)
  {
    if(dariA)
    {
      waktuB = TCNT1;
      overFlowB = overflowTimer;
      sampaiB = true;
    }
    else
    {
      TCNT1 = 0;
      TCCR1B = _BV(CS10);
      TIFR1 |= _BV(TOV1);
      overflowTimer = 0;
      dariB = true;
    }
  }
  else if(dariA && sampaiB)
  {
    panjangB = TCNT1;
    TCCR1B = 0;
    lewatB = true;
  }
  EIFR |= _BV(INTF1);
}

ISR(TIMER1_OVF_vect)
{
  overflowTimer++;
}

void printDouble(double nilai, byte belakangKoma)
{
  if(nilai < 0.0)
  {
    Serial.print('-');
    nilai = -nilai;
  }

  Serial.print ((long)nilai);
  if( belakangKoma > 0)
  {
    Serial.print(".");
    unsigned long frac;
    unsigned long mult = 1;
    byte padding = belakangKoma - 1;
    while(belakangKoma--)
    {
      mult *=10;
    }
    if(nilai >= 0)
    {
      frac = (nilai - int(nilai)) * mult;
    }
    else
    {
      frac = (int(nilai)- nilai ) * mult;
    }
    unsigned long frac1 = frac;
    while( frac1 /= 10 )
    {
      padding--;
    }
    while(  padding--)
    {
      Serial.print("0");
    }
    Serial.print(frac,DEC) ;
 }
}

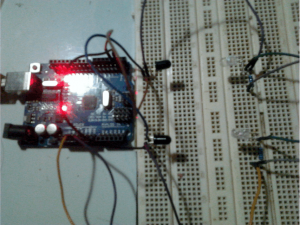

Pengukuran kecepatan objek (dua arah) dengan Arduino dan photo dioda menggunakan metode interupsi serta timer

Asep Kurniawan

Manfaat mengukur kecepatan benda menggunakan arduino antara lain : pengukuran laju kendaraan/mobil, mencari kecepatan bandul, menentukan kecepatan benda jatuh, mengukur laju pukulan dan lain-lain.

Prinsip kerja menentukan kecepatan benda pada arduino adalah mendeteksi objek melewati dua sensor photodioda yang disinari dengan infra merah dari LED dengan jarak yang diketahui. Ketika sebuah objek melewati photodioda dan menghalangi sinar sumbernya, maka photodioda akan memberikan sinyal aktif ke arduino melalui jalur interupsi sebagai nilai awal, demikian pula ketika objek melewati photodioda kedua yang disimpan sebagai nilai akhir. Pembagian antara jarak sensor dengan waktu ini akan diperoleh kecepatan.

Pengukuran kecepatan dengan arduino (dalam meter/detik atau km/jam) mengharuskan perhitungan waktu yang efektif guna memperoleh hasil pengukuran yang akurat. Kesalahan 1 mili detik saja akan menghasilkan perbedaan kecepatan yang cukup jauh. untuk mengurangi resiko ini bisa dilakukan dengan menambah jarak sensor.

berikut skema perancangan mencari kecepatan objek dengan arduino:

catatan: photodioda dipasang terbalik (plus ke ground dan minus ke pin Arduino pullup) agar menghasilkan output berupa digital signifikan.

program atau sketch menentukan kecepatan benda menggunakan arduino :

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
#define sensor1 2
#define sensor2 3
#define jarakSensor 0.05 //meter
#define waktuTick 1/8000000 //detik
#define mpsKekmph 3.6

volatile uint16_t waktuA;
volatile uint16_t waktuB;
volatile uint16_t overflowTimer;
volatile bool dariA;
volatile bool dariB;
volatile bool sampaiA;
volatile bool sampaiB;
double Kecepatan;

void setup() {
  Serial.begin(9600);
  Serial.println("Pengukuran kecepatan objek (dua arah) dengan Arduino");
  Serial.println("dan photo dioda menggunakan metode interupsi serta timer");
  Serial.println("https://www.project.semesin.com");

  pinMode(sensor1, INPUT_PULLUP);
  pinMode(sensor2, INPUT_PULLUP);

  EIFR |= _BV(INTF1) |_BV(INTF0);
  TIMSK1 |= _BV(TOIE1);
  TCCR1A = 0;

  attachInterrupt(digitalPinToInterrupt(sensor1), objekMelewatiA, RISING);
  attachInterrupt(digitalPinToInterrupt(sensor2), objekMelewatiB, RISING);
}

void loop() {
  if(dariA && sampaiB)
  {
    Kecepatan = 1.0 * jarakSensor / ((double)waktuTick * ((uint32_t)waktuB + (overflowTimer * 65535)));
    Serial.print("Kecepatan = ");
    printDouble(Kecepatan, 6);
    Serial.print(" meter/detik (");
    printDouble(Kecepatan * mpsKekmph, 6);
    Serial.println(" km/jam) dari A ke B");
    dariA = false;
    sampaiB = false;
  }
  else if(dariB && sampaiA)
  {
    Kecepatan = 1.0 * jarakSensor / ((double)waktuTick * ((uint32_t)waktuA + (overflowTimer * 65535)));
    Serial.print("Kecepatan = ");
    printDouble(Kecepatan, 6);
    Serial.print(" meter/detik (");
    printDouble(Kecepatan * mpsKekmph, 6);
    Serial.println(" km/jam) dari B ke A");
    dariB = false;
    sampaiA = false;
  }
  else if(dariA || dariB)
  {
    if(overflowTimer > 5000)
    {
      dariA = false;
      dariB = false;
      TCCR1B = 0;
      Serial.println("Terlalu lambat");
    }
  }
}

void objekMelewatiA()
{
  if(dariB)
  {
    waktuA = TCNT1;
    TCCR1B = 0;
    sampaiA = true;
  }
  else
  {
    TCNT1 = 0;
    TCCR1B = _BV(CS10);
    TIFR1 |= _BV(TOV1);
    overflowTimer = 0;
    dariA = true;
  }
}
void objekMelewatiB()
{
  if(dariA)
  {
    waktuB = TCNT1;
    TCCR1B = 0;
    sampaiB = true;
  }
  else
  {
    TCNT1 = 0;
    TCCR1B = _BV(CS10);
    TIFR1 |= _BV(TOV1);
    overflowTimer = 0;
    dariB = true;
  }
}

ISR(TIMER1_OVF_vect)
{
  overflowTimer++;
}

void printDouble(double nilai, byte belakangKoma)
{
  if(nilai < 0.0)
  {
    Serial.print('-');
    nilai = -nilai;
  }

  Serial.print ((long)nilai);
  if( belakangKoma > 0)
  {
    Serial.print(".");
    unsigned long frac;
    unsigned long mult = 1;
    byte padding = belakangKoma - 1;
    while(belakangKoma--)
    {
      mult *=10;
    }
    if(nilai >= 0)
    {
      frac = (nilai - int(nilai)) * mult;
    }
    else
    {
      frac = (int(nilai)- nilai ) * mult;
    }
    unsigned long frac1 = frac;
    while( frac1 /= 10 )
    {
      padding--;
    }
    while(  padding--)
    {
      Serial.print("0");
    }
    Serial.print(frac,DEC) ;
 }
}
